注射成型塑料及醫療應用中植入物等產品重量輕、設計靈活、外形復雜。從骨科植入物和假體等到實驗室設備和醫療器械，模塑件可被制成非常復雜的形狀來優化其重量和強度。這些復雜的形狀使成型塑料零件的一些尺寸，如果用常規的坐標測量的方式進行評估是非常困難的。

醫療設備制造者的福音

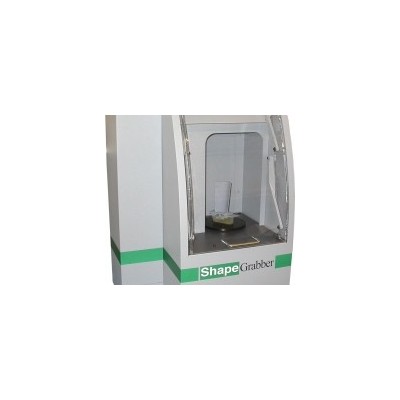

ShapeGrABBer? 三維線激光掃描儀是快速準確檢測醫療設備完整形貌的理想工具，甚至在沒有三維實體圖的情況下，也可以實現逆向實體重塑。

l  嚴格的質量控制措施適用于精密注塑成型塑料

l  在幾分鐘內捕獲數百萬的數據點，準確反映真實的表面幾何形態

l  掃描結果可直接與CAD 3D模型進行比對，簡便易用

l  掃描數據提供準確和及時的原型反饋,允許更快更好的零件設計和過程優化

有了ShapeGrabber? 三維線激光掃描儀，不再需要依靠卡尺或緩慢的CMM來采集樣本點。ShapeGrabber可檢測整個零部件,快速放心地做出工件合格/不合格的判定。

ShapeGrabber在注射成型塑料組件上的應用

ShapeGrabber三維激光掃描儀在注塑塑料零件上尤其具有使用價值，因為它可以：

l  準確測量復合曲線的復雜形狀

l  有效探測翹曲、扭曲、彎曲和收縮，解決裝配問題

l  掃描任意尺寸、材質、顏色的工件

l  幾分鐘完成獲數百萬數據點的掃描

l  結果的可視性可更快找出問題的根源

l  工件無需固定在昂貴的夾具上，明顯節約成本

l  掃描結果記錄在自動生成的報告內，向客戶提供質量保證過程的一個環節

基本技術規格 — Ai310， 配備SG156掃描頭：

數據采集速率:                  每秒39,000 至350,000個數據點

掃描行程:                         高 300 mm (12 in)，直徑 200 mm (8 in)

激光等級:                         CDRH Class II / IEC Class 2M

報告類型：:                      色差圖, By-out boxes, 表格，截面圖, GD&T, 列表

報告格式:                         Excel, Word, HTML, PDF
