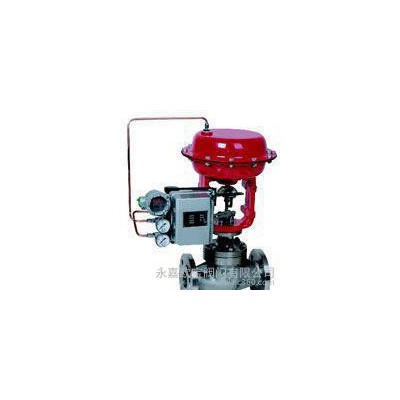

CV3000-HTSW波紋管密封單座調節閥閥芯采用上導向結構，閥結構緊湊，有呈S 流線型的通道，使其壓降損失小，流量大，可調范圍廣，流量特性精度高。符合IEC534-1-1976標準。上閥蓋采用波紋管密封結構，適用于極毒、易燃易爆易揮發和稀有貴重金屬介質的調節。另該閥也可用在真空的場合。調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。
本產品符合GB/T4213-92。

技術參數和性能指標

閥    體

    型    式    直通單座鑄造球形閥
公稱通徑    40、50、65、80、100、150、200mm
公稱壓力    ANSI 125、150、300  JIS10、16、20K  PN1.6、4.0MPa
連接型式    法蘭連接：RF、RJ
法蘭標準：JIS B2201-1984、ANSI B16.5-1981、JB79-59等
焊接連接：嵌接焊SW（40～50mm） 對接焊BW（65～200mm）
材    料    鑄鋼（ZG230-450）
鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L）、鈦等
上 閥 蓋    常溫型（P）：-17～+230℃  伸長Ⅰ型（EⅠ）：-45～-17℃ +230～+566℃
伸長Ⅱ型（EⅡ）：-100～-45℃
注：工作溫度不準超過各種材料的允許范圍
壓蓋型式    螺栓壓緊式
填    料    V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料

閥內組件

    閥芯型式:單座柱塞型閥芯
材       料:不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）
不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等
波紋管材料  1Cr18Ni9Ti

執行機構

    型      式    HA多彈簧薄膜執行機構
膜片材料    丁睛橡膠夾尼龍布
彈簧范圍    20～100、40～120、80～240kPa
供氣壓力    140～400kPa
氣源接口    Rc  1 4
環境溫度    -30～+70℃

閥作用型式     氣—關式或氣—開式

附    件       定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

性    能

    泄 漏 量    金屬閥座：小于閥額定容量的0.5%，符合ANSI B16.104-1976Ⅱ級
軟 閥 座：小于閥額定容量的10-7，符合ANSI B16.104-1976Ⅵ級
回    差    帶定位器：小于全行程的1%
不帶定位器：小于全行程的3%
基本誤差    帶定位器：小于全行程的±3%
不帶定位器：小于全行程的±11%
注：采用標準的V型聚四氟乙烯填料時
