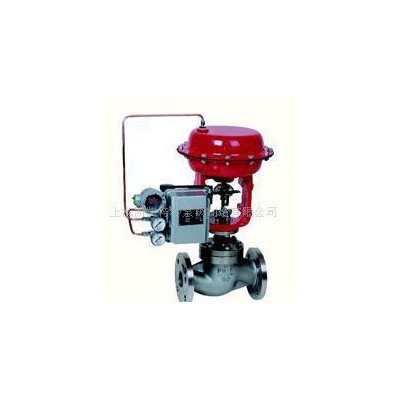

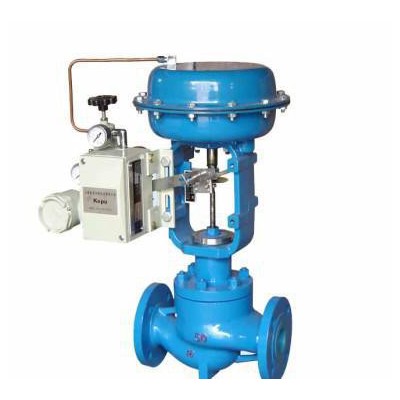

■氣動單座調節閥概述

ZJHP型氣動單座調節閥形小、體輕、高性能、大容量，是符合IEC標準的新一代通用調節閥產品。它適用于一般流體介質和工藝條件的生產過程制系統。
ZJHP型氣動單座調節閥由氣動多彈簧薄膜執行機構和低流阻單座閥組成，新型執行機構高度氏、重量輕、裝校簡便，新型閥體結構緊湊、流道通暢，具有大的流量系數。
　　本產品操作穩定，具有可靠的動作特性，微小的閥座泄漏、精確的流量特性、寬大的可調范圍等特點。它必將以獨特的優點在廣泛用戶中取得高質量的控制效果。

■氣動單座調節閥主要技術參數和性能指標

1、調節機構主要技術參數

注：可為用戶提供ANSI，JPI，JIS法蘭的產品，其法蘭距按用戶需要確定。

2、執行機構主要技術參數

型　號

ZHA(B)-22

ZHA(B)-23

ZHA(B)-34

ZHA(B)-45

有效面積cm2

350

350

560

900

行　程mm

16

25

40

60

彈簧范圍KPa

20～100(標準)；40～200；80～240；20～60；60～100

3、性能指標

項目

指標值

項目

指標值

基本誤差％

不帶定位器

±5.0

始
終
點
偏
差
％

氣關

不帶定位器

始點

±5.0

終點

±2.5

帶定位器

±1.0

帶定位器

始點

±1.0

終點

±1.0

回差％

不帶定位器

3.0

氣開

不帶定位器

始點

±2.5

終點

±5.0

帶定位器

1.0

帶定位器

始點

±1.0

終點

±1.0

死區％

不帶定位器

3.0

帶定位器

0.4

允許泄漏量L/h

1×10-4×
閥額定
容量

　額定行程偏差％

±2.5

4、允許壓差

開
關
方
式

執行
機構
型號

彈簧
范圍
KPa

氣源
壓力
KPa

需
要
附
件

公稱通徑（閥座直徑）mm

20

25

40

50

65

80

100

150

200

(10)

(12)

(15)

(20)

(32)

(40)

(125)

(150)

氣
關

ZHA-22

20～100
20～100
40～200

140
250
400

P
R
P或R

6.4
6.4
6.4

6.4
6.4
6.4

5.94
6.4
6.4

3.34
6.4
6.4

2.14
6.4
6.4

ZHA-23

20～100
20～100
40～200

140
250
400

P
R
P或R

1.31
6.09
6.4

0.84
3.9
5.26

0.53
2.5
3.39

ZHA-34

20～100
20～100
40～200

140
250
400

P
R
P或R

0.51
2.36
3.21

0.33
1.56
2.12

0.21
1.0
1.35

ZHA-45

20～100
20～100
40～200

140
250
400

P
R
P或R

0.22
1.02
1.39

0.15
0.71
0.97

0.08
0.40
0.54
