| 標準 | 國標 |
|---|---|
| 材質 | 不銹鋼 |
| 產地 | 上海 |
| 工作溫度 | 常溫 |
| 公稱通徑 | 15-100 |
| 規格 | DN150 |
| 結構形式 | 活塞式 |
| 類型 | 控制閥 |
| 連接形式 | 螺紋 |
| 流動方向 | 雙向 |
| 驅動方式 | 手動 |
| 適用范圍 | 液壓系統 |
| 適用介質 | 弱酸堿介質 |
| 形態 | 球式 |
| 用途 | 調節 |
| 零部件及配件 | 手輪 |
| 壓力環境 | 高壓 |
| 品牌 | 克瑞 |
| 型號 | ZZYP |
| 加工定制 | 是 |
| 通道位置 | 直通式 |
產品概述

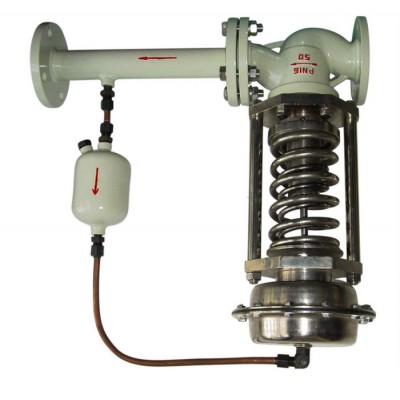

ZZYP自力式壓力調節閥是一種無需外加能源，利用被控介質自身能量當動力源、引入執行膜室產生推力，控制節流元件運動達到自動調節。ZZYP調節閥具有測量、執行、控制的綜合功能?？捎迷跓o氣、無電的場所。廣泛應用于石油、化工、電站、輕工、印染工業部門自控系統中各種設備氣體、液體及蒸汽介質的減速壓、穩壓（用于閥后壓力調節）泄壓、穩壓（用于閥前壓力調節）的自動控制。ZZYP自力式壓力調節閥系列產品執行機構有薄膜式、活塞式二種；作用型式有減壓用閥后壓力調節(B型)和泄壓用閥前壓力調節（K型）。產品公稱壓力等級有PN16、40、64；閥體口徑范圍DN20～300；泄漏量等級有II級、IV級和VI級三檔；流量特性為快開；壓力分段調節從15～2500Kpa。可按需要組合滿足用戶工況要求。
■產品特點
自力式壓力調節閥（蒸汽減壓閥）無需外加能源，能在無電無氣的場所工作，既方便又節約了能源。
壓力分段范圍細且互相交叉，調節精度高。
壓力設定值在運行期間可連續設定。
對閥后壓力調節，閥前壓力與閥后壓力之比可為10：1～10：8。
橡膠膜片式檢測，執行機構測精度高、動作靈敏。
采用壓力平衡機構，使調節閥反應靈敏、控制精確。
■主要零件材料
| 材料代號 | C(WCB) | P(304) | R(316) | |
| 主要 | 閥體 | WCB(ZG230-450) | ZG1Cr18Ni9Ti(304) | ZG1Cr18Ni12Mo2Ti(316) |
| 閥芯,閥座 | 1Cr18Ni9Ti(304) | 1Cr18Ni9Ti(304) | 1Cr18Ni12Mo2Ti(316) | |
| 閥桿 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
| 膜片 | 丁睛橡膠,乙丙橡膠,氯丁膠,耐油橡膠 | |||
| 膜蓋 | A3,A4鋼涂四氟乙烯 | |||
| 填料 | 聚四氟乙烯,柔性石墨 | |||
| 彈簧 | 60Si2Mn | |||
| 導向套 | HPb59-1 | |||
■主要技術參數和性能指標
| 公稱通徑DN（mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| 額定流量系數Kv | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 |
|
|
| |
| 額定行程 | 8 | 10 | 14 | 20 | 25 | 40 | 50 | |||||
| 允許壓差（MPa） | 2.5 | 2.0 | 1.6 | 1.0 | ||||||||
| 公稱壓力（MPa） | 1.6?4.0?6.4 | |||||||||||
| 流量特性 | 快開 | |||||||||||
| 壓力調節范圍（KPa） | 15～50、40～80、60～100、80～140、120～180、160～220、200～260、240～300、 | |||||||||||
| 調節精度（%） | ±5 | |||||||||||
| 工作溫度℃ | 液體≤120；氣體≤80；帶冷凝器和散熱片≤250（適用于高溫工況） | |||||||||||
| 適用介質 | 執水、氣體、蒸汽、低粘度介質 | |||||||||||
| 允許泄漏量 | 硬密封（L/h） | 單座≤10-4×閥額定容量（IV級）；雙座、套筒≤5×10-3閥額定容量（II級 | ||||||||||
| 軟密封（ml/min） | 0.15 | 0.30 | 0.45 | 0.60 | 0.90 | 1.7 | 4.0 | 6.75 | ||||
| 減壓比 | 最大 | 10 | ||||||||||
| 最小 | 1.25 | |||||||||||
■外形尺寸和重量
| 公稱通徑(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||
| L | PN16、40 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | ||
| PN64 | 230 | 230 | 260 | 260 | 300 | 340 | 380 | 430 | 500 | 550 | 650 | |||
| B | 383 | 512 | 603 | 862 | 1023 | 1380 | 1800 | |||||||
| H | 壓力 | 15～140 | 475 | 520 | 540 | 710 | 780 | 840 | 880 | 915 | ||||
| 130～300 | 455 | 500 | 520 | 690 | 760 | 800 | 870 | 880 | ||||||
| 280～500 | 450 | 490 | 510 | 680 | 750 | 790 | 860 | 870 | ||||||
| 480～1000 | 445 | 480 | 670 | 740 | 780 | 850 | 860 | |||||||
| 600～1500 | 445 | 570 | 600 | 820 | 890 | 950 | 1000 | |||||||
| 1000～2500 | 445 | 570 | 600 | 820 | 890 | 950 | 1000 | |||||||
| A | 壓力 | 15～140 | φ280 | φ308 | ||||||||||
| 130～300 | φ230 | |||||||||||||
| 280～1000 | φ176 | φ194 | φ280 | |||||||||||
| 600～2500 | φ85 | φ96 | ||||||||||||
| 導壓管接口螺紋 | M16×15 | |||||||||||||
