材質	碳鋼
連接形式	法蘭
品牌	德國蓋羅
型號	GRV10

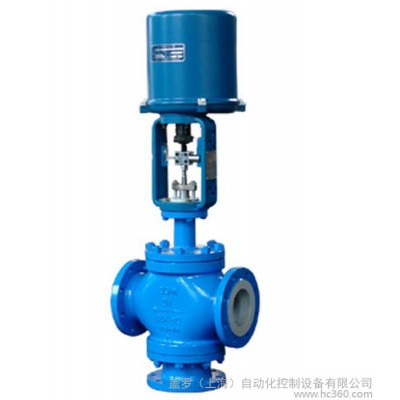

名稱： 高性能調節閥
型號： GRV10
通徑： DN20～400mm
壓力等級： PN1.6、4.0、6.4MPa
適用介質： 水、油、蒸汽（中壓場合）
驅動方式： 氣動雙動、單動、電動
連接方式： 法蘭式
■ 概述
GRV24高性能調節閥采用套筒導向，壓力平衡式閥芯。該系列調節閥主要適用于壓差大，工況產生閃蒸、空化的場合。
根據參數的不同設計多個不同的降壓籠套組成一個多級降壓內件，根據不同的工況設計的籠套，保證消除閥門的閃蒸、空化現象。
介質從接觸**只籠套開始節流，通過多次節流將進口的高壓差逐步的降低下來，這樣有效的保證了介質在閥門中流動時，壓力始終在其飽和蒸汽壓之上，也**消除了產生閃蒸、空化現象的可能，延長了惡劣工況中調節閥的使用壽命。
■ 閥體
公稱通徑：DN20～400mm
閥體類型：直通式、角式
結構形式：平衡式、不平衡式
連接方式：法蘭、焊接
流量特性：等百分比、線性、快開
泄漏等級：硬密封（ASME B16.104 Ⅴ）；軟密封（ASME B16.104 Ⅵ ）
閥蓋形式：標準型、散熱型、低溫型、波紋管
使用溫度：-30°～260°（平衡密封環結構）；-196°～566°（金屬密封環結構）

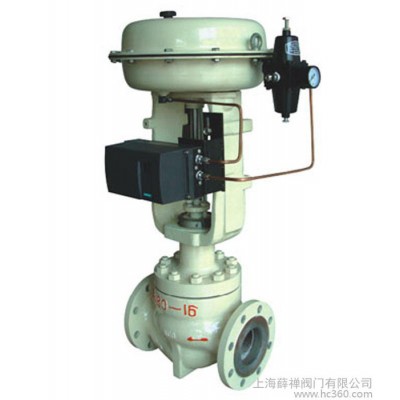

執行機構：氣動薄膜式執行機構、氣動活塞式執行機構、電動執行機構
■ 材質
閥體： 鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L）、鈦等
填料： V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料
閥內組件：不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）鈦和耐腐蝕合金等
■ 附件
閥門定位器、空氣過濾減壓器、電磁閥、保位閥、行程開關、閥位傳送器、手輪機構等
■ 設計特點
1、便拆式結構設計
閥座通過閥蓋、固定籠的軸向壓力固定，安裝時自動對中，同心度好，精度高，關閉嚴密，泄露小結構緊湊，維護簡單，使用成本低。
2、頂部導向結構設計
有效避免了閥籠與閥芯之間摩擦和卡死現象，穩定可靠、壽命長。
3、創新型填料設計
密封性能好，摩擦力小，控制精度高，響應速度快，死區小。
4、標準化部件設計
互換性強，減少了用戶的庫存量，降低了使用成本。
5、平衡閥內件密封環解決方案
具備自密封功能，密封性能可靠，壽命長，免維護。
摩擦力小、死區小、控制精度高。
※注：系列調節閥主要零部件及密封圈的材質可根據實際工況條件或用戶特殊要求設計選用。
