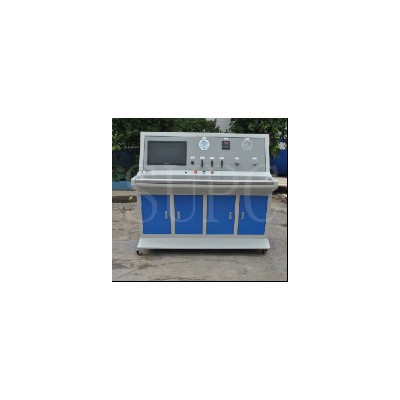

液壓閥門油壓測試裝置-閘閥油壓試驗機

一、產品概況

1 產品定位

思明特液壓閥門油壓測試裝置-閘閥油壓試驗機廣泛應用于工廠、配件、維修、化工、實驗室、學校、質量檢測單位、各種車零部件制造單位等閥門的生產、開發研究等領域。滿足客戶對各種閥門的殼體試驗、上密封試驗、高壓水密封試驗，在測試過程中可目測被測件是否有泄漏

2產品優勢及特點

1、所有承壓零件都采用國際知名品牌的標準零件，壽命長

2、無任何焊接連接，方便拆卸，安全系數高，便于維護。

3、配備思明特液體增壓泵作為壓力輸出源。

4、輸出壓力可以無極調節，滿足多種壓力段的閥門和測試要求

5、技術先進，結構設計合理。具有體積小、重量輕、外型美觀大方的特點。

6、具有斷電保護功能，停電后自動卸壓終止試驗**大限度保證操作人員安全。

二、產品簡介

1應用范圍

思明特液壓閥門油壓測試裝置-閘閥油壓試驗機主要用于對各種閥門的強度壓力和密封壓力的測試。

典型應用：

v 閥門油壓測試，用于閘閥、球閥、蝶閥、焊接閥門等

v 油壓閥門的壓力耐壓試驗，煤礦液壓閥，

v 挖掘機液壓閥門的壓力耐壓試驗

2性能參數

（1）校驗介質：水、氣、油。

（2） 壓力測試范圍：0—40Mpa，根據客戶實際需求，選擇相對應的壓力。

（3）驅動氣壓范圍：0.2-0.8Mpa；且輸出壓力和驅動氣壓成正比。

（4）驅動氣源壓力：0.2-0.8Mpa

（5）被測件尺寸范圍DN：15—400mm

三、設備組成

1 控制系統：采用自主開發軟件，配合各種控制閥、傳感器等實現設備的控制，并帶有壓力曲線采集功能。

2 增壓系統：由思明特增壓泵、單向閥、蓄能器、安全閥、放空閥等組成。

3氣源部分：一般有空壓機提供的壓縮空氣來驅動。

4測試平臺：由安裝工作臺、密封盤、螺栓壓板等組成，采用法蘭端面密封，左側抱爪夾緊機構可移動，右側夾緊機構可90度翻轉，所有功能由液壓傳動、電氣按鈕控制。

四、其他事項

1產品包裝及存放

產品表面刷漆，包一層保護膜裝入木箱  存放在干燥的倉庫中，存放和運輸時不準倒置。

2執行標準

液壓閥門試驗臺適用于直通式法蘭連接類型閥門的密封和閥體強度的壓力性能試驗，是按照**GB/T13927-92《通用閥門壓力試驗》和ZBJ16006-90《閥門的試驗與檢測》等標準，參照國際標準ISO5208《工業用閥門的壓力試驗》和美國石油學會標準API1598《閥門檢驗和試驗》的標準規范要求而研制的產品，

3售后服務

產品質保一年。終身服務。
