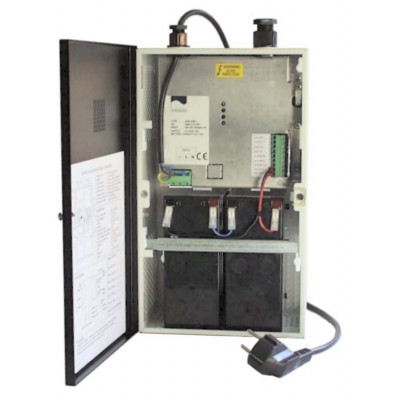

芬蘭Powernet 電源 后備電源 DC UPS不間斷電源  ADA系列

12/24/48VDC ? 體積小巧 ? 易于安裝 ? 結構安全 ? EMC EN55022B

? 溫度補償 ? 深度放電保護 ? 掉電信號

? 帶插頭或螺釘端子的電源連接 ? 15A 輸出 MCB ? 可選防拆開關

x selection code: 0 = with batteries / without tamper switch 1 = without batteries / without tamper switch 2 = with batteries / with tamper switch 3 = without batteries / with tamper switch

輸入電壓范圍 184...264 VAC

頻率 45...65Hz

效率（Uin = 230 VAC，100% 負載）ADA473x / 85%、ADA474x / 87%、ADA498x / 88%

ADA457x / 87%、ADA499x / 89%

安全 EN 60950 1 級

隔離：輸入/接地 1500 VAC RMS 50Hz, 1min

輸入/輸出 3000 VAC RMS 50Hz, 1min

輸出/接地 500 VDC

EMC EN 55022 B 類

由 7R NTC 電阻器限制的浪涌電流

由 275V 72J VDR 電阻器保護的過壓

輸入保險絲 T4A

認證 CE 標志

充電電壓（50% 負載） 13.7 V 27.3 V 54.6 V

輸出調整（用戶可調） 11...15 V 23...29 V 45…58V 最小電壓（深度放電保護） 10V±0.3V 20V±0.5V 40V±0.5V 紋波電壓（f = 20Hz...300kHz , Tamb = 25°C) <15mVrms <15mVrms <15mVrms 負載調整率 (Iout = 10...100%) ± 1.5 % ± 1 % ± 0.5 %

線路調節 (Uinmin...Uinmax) ± 0.1 % ± 0.1 % ± 0.1 %

輸出電流，充電器 10 A 5 A、10 A 2.5 A、5 A

電流限制，充電器 < 11 A < 6 A，< 11A < 3 A，< 6 A

短路限流，充電器+電池斷路器15A

電池容量 14Ah 7Ah 2Ah

電池類型 Genesis / Yuasa NP 7-12 7Ah 12V NP 7-12 7Ah 12V NP 2-12 2Ah 12V

電池后備時間（近似值） 10A / 45min 5A / 45min 2A / 25 min 2A / 5h 1A / 5 h 0.5A / 2.5 h

電池 2k2 NTC 電阻的溫度補償

電池深度放電保護器 10V 釋放 20V 釋放 40V

充電器輸出正常 綠色 LED 亮起

電源故障（電源或模塊故障） 潛在的自由打開和關閉繼電器觸點；繼電器 24VDC/0.3A 或 30VAC/0.5A

開門防拆開關（選件） 微動開關，打開和關閉觸點

尺寸 見第一頁表格

壁掛式/螺釘安裝

重量 不含電池 < 3kg

帶電池 12V/8kg, 24V/8kg, 48V/5kg

通過工具（螺絲刀）鎖定蓋子

外殼 鋼制外殼 IP21

工作溫度 -40°C...+55°C 無電池

-20°C...+45°C 使用標準電池

濕度 85% RH IEC68-2-30

通風 自然對流

輸入 2.5mm2 3 極螺絲端子 (L-N-PE)

穿過蓋子的入口，包括 1.5m 電源線

輸出 2.5 mm2 9 極螺絲端子（++、--、警報、電池）

2.5 mm2 2 極螺絲端子（門警報器） 通過蓋板入口
