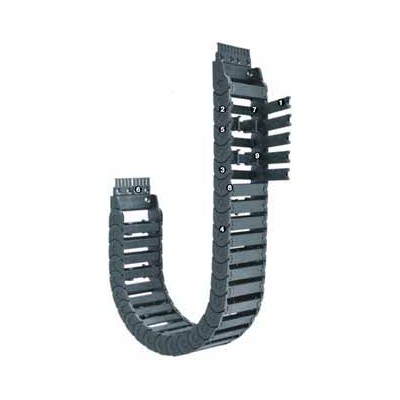

IGUS易格斯 E2微型拖鏈08系列08.30.028.0 簡介

1. 小節距實現靜音平穩的運轉

2. 高扭轉剛度

3. 輕巧便宜

4. 防臟污的外形

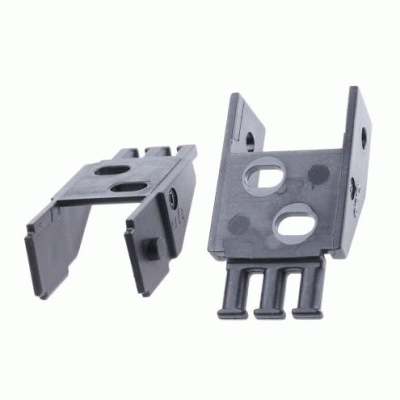

5. 可選用帶去應力元件的安裝架

6. 單部件設計

7. 易于填充型 E08系列方便型拖鏈

8. 可打開型 09系列拉鏈式 B09系列E2微型

9. 封閉式拖管

IGUS易格斯 E2微型拖鏈08系列 08.30.028.0應用

08系列適合以下應用類型：

垂直：懸掛應用，豎直應用

水平：架空應用≤ 0,6米

圓周運動：可用于旋轉應用，可能要求改裝（旋轉角度超過180°往往要求機加工改裝）

08系列適用場合

當您需要15毫米內高且具有最小彎曲半徑的小拖鏈時

適合不超過50毫米的內部寬度

適用于架空長度最高為1,0米和填充重量最大為0,7千克/米

小節距實現平穩靜音的運轉

當需要高扭轉穩定性時

當需要非開放的一體式拖鏈時

當需要內部分隔時

IGUS易格斯 E2微型拖鏈08系列 08.30.028.0安裝規格

內寬Bi [mm]: 10

彎曲半徑R [mm]:25

行距S [mm]:1000

固定端dM [mm]: 0

拖鏈長度** [mm]:  620

鏈節數量 :  31

外寬Ba [mm]:  18.2

H* [mm]:  69

D [mm]:  65

K [mm]:  120

Hi [mm]:  15

Ha [mm]:  19.3

每鏈節重量 [g]:  -

重量 [kg/m]:  0.21

所要求的間隙高度是 HF=H+15毫米（在0,3千克/米的附加載荷下）,這適用于所有類型的應用

IGUS易格斯 E2微型拖鏈08系列08.30.028.0 技術優勢

拖鏈鏈節材料    igumid G

最小允許溫度 [°C]    -40

最大允許溫度 [°C]    120

最大滑行速度 [m/s]    3

最大滑行速度 [m/s2]    10

最大速度FLG [m/s]    20

最大速度FLG [m/s2]    200

最大速度FLB [m/s]    3

最大速度FLB [m/s2]    6

拖鏈鏈節的易燃等級    VDE 0304 IIC UL94 HB
