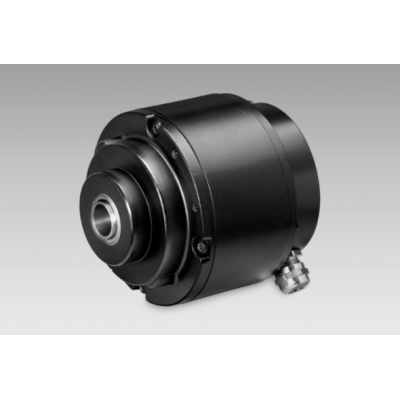

Baumer 堡盟 增量式編碼器 HOG 10 DN 1024 I LR 16H7 KLK    技術數據：

技術數據 – 電氣參數

電源電壓9...30 VDC

5 VDC ±5 %

電流消耗（無負載）≤100 mA

每圈脈沖數300 … 5000

相移90 ° ±20°

占空比40…60 %

參考信號零脈沖, 寬度 90°

感應原理光電

輸出頻率≤120 kHz

≤300 kHz (按客戶需求可選)

輸出信號K1, K2, K0 + 反相

錯誤輸出信號 (僅限EMS功能)

輸出方式HTL-P (線性驅動)

TTL/RS422

Shaft insulationSuitable up to 2.8 kV

傳輸距離≤350 m, 頻率100 kHz (HTL-P)

≤550 m, 頻率100 kHz (TTL)

抗干擾性EN 61000-6-2

輻射干擾EN 61000-6-3

認證CE

UL 認證 / E217823

技術數據 – 機械參數

尺寸（法蘭）?105 mm

軸類型?12...20 mm 盲孔

?17 mm 錐軸 1:10

允許軸負載≤450 N軸向

≤600 N徑向

防護等級（EN 60529）IP 66

運行速度≤6000 rpm (機械)

典型運行轉矩6 Ncm

轉子慣量340 gcm2

材質外殼: 鑄鋁合金

軸: 不銹鋼

工作溫度-40...+100 °C

-25...+100 °C (>3072 pulses)

-50...+100 ℃ (可選)

耐抗性IEC 60068-2-6

振動20 g, 10...2000 Hz

IEC 60068-2-27

沖擊300 g, 6 ms

防腐蝕保護IEC 60068-2-52 抗鹽霧

for ambient conditions C4 according to ISO 12944-2

防爆認證II 3 G Ex nA IIC T4 Gc (氣體)

II 3 D Ex tc IIIC T135°C Dc (粉塵)

(only with option ATEX)

連接端子盒

接線蓋

2x 端子盒 (帶選型 M)

近似重量1,6 kg

1,8 kg (帶M的型號)
