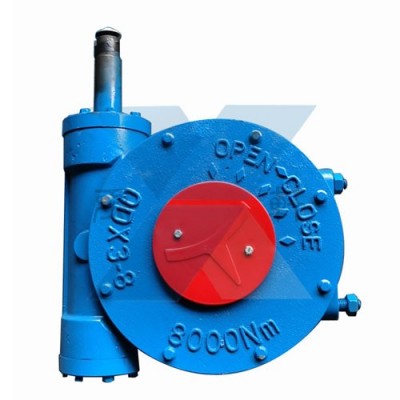

電動推力型蝸輪箱,QDX3電動裝置蝸輪頭,DN1400蝶閥配套, DN600球閥配件作用，電動推力型蝸輪箱怎么拆,電動推力型蝸輪箱結構圖,電動推力型蝸輪箱怎么安裝，這些蝸輪相在知識可以來電詢問。QDX3-D11電動推力型蝸輪箱，部分回轉型閥門裝置是一款90°部分回轉驅動裝置，適用于球閥、蝶閥、旋塞閥等類型閥門。閥門電動裝置特殊型可輸出360°多回轉型。產品共有14個型號-QDX3-D4,QDX3-D5,QDX3-D6,QDX3-D7,QDX3-D8,QDX3-D9,QDX3-D1O,QDX3-D11,QDX3-D12,QDX3-D13,QDX3-D13D,QDX3-D14,該產品是與多回轉電動裝置組合輸出大力矩部分回轉型閥門電動裝置。蝶閥可配套 DN300-DN2200 規格上使用，總共有10個等級規格。球閥可配套DN100-1200規格上使用，總共有12個等級規格。DF系列與電裝接盤為SO 5211標準。
QDX3-D11電動推力型蝸輪箱結構尺寸：
型號 Model | D3-F | D4-F | D5-F | D6-F | D7-F | D8-F | D94-F | D10-F | D11-F | D12-F |
技術參數Technical - parameters |
速比 Ratio | 41：1 | 48：1 | 55：1 | 50：1 | 55：1 | 57：1 | 65：1 | 63：1 | 67：1 | 81：1 |
限位調整 Limit-adjustment | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° |
蝶閥 Butterfly valve DN | 125-150 | 200-250 | 300-350 | 400-450 | 450 | 500-600 | 700 | 800 | 900-1000 | 1100-1200 |
球閥 Ball-valve DN | 80 | 100 | 150 | 200 | 250 | 250-300 | 350 | 400 | 500 | 600 |
連接尺寸 Connection-size |
法蘭外圓（D） | 125 | 150 | 175 | 210 | 230 | 260 | 300 | 350 | 415 | 475 |
連接孔中心PCD(D0) | 102 | 125 | 140 | 165 | 185 | 200 | 254 | 298 | 356 | 406 |
凹面 Concave（D1） | 70×4 | 85×4 | 100×4 | 130×5 | 150×5 | 160×5 | 200×5 | 230×5 | 260×5 | 300×8 |
孔數-螺栓 Bolt（N-M） | 4-M10 | 4-M12 | 4-M16 | 4-M20 | 8-M16 | 8-M16 | 8-M16 | 8-M20 | 12-M20 | 12-M20 |
| 標準軸孔 Bore（d） | 24 | 28 | 38 | 45 | 50 | 60 | 70 | 80 | 100 | 110 |
鍵寬Key（b）×鍵高Key-High×條數NO.×90° | 8×7×1 | 8×7×1 | 10×8×1 | 12×8×2 | 16×10×2 | 16×10×2 | 16×10×2 | 20×14×2 | 25×14×2 | 28×16×2 |
可選軸孔（d-limit） | 22-26 | 28-36 | 32-40 | 38-48 | 50-55 | 45-60 | 55-70 | 70-90 | 80-100 | 90-120 |
安裝高度 Install-height（H） | 65 | 80 | 75 | 95 | 95 | 110 | 120 | 130 | 160 | 180 |
外型尺寸Appearance-size |
A | 186 | 205 | 236 | 280 | 305 | 325 | 360 | 420 | 490 | 570 |
B | 118 | 130 | 143 | 165 | 175 | 188 | 188 | 245 | 295 | 330 |
E | 96 | 115 | 139 | 171 | 181 | 192 | 224 | 250 | 306 | 365 |
G | 169 | 203 | 245 | 291 | 314 | 338 | 378 | 433 | 522 | 612 |
H2 | 74 | 88 | 97 | 125 | 131 | 128 | 154 | 152 | 185 | 203 |
K | 150 | 190 | 210 | 250 | 270 | 300 | 330 | 400 | 470 | 580 |
買家采購指導（需要確認以下數據即可，特殊要求請講明）：一、軸頸（軸孔 尺寸大?。┒⒒ㄦI尺寸（銷釘寬度）三、連接中孔中心（螺栓孔距離）四、孔徑孔數（螺栓孔數量和孔徑）電裝型需要提供連接電裝盤的尺寸和螺栓孔距和孔數就可以。
