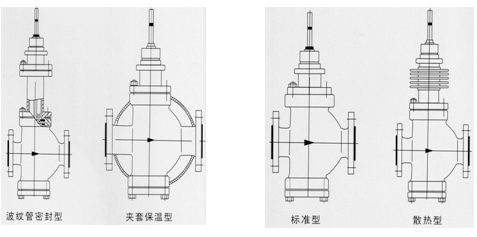

ZAZN電動大口徑雙座調節閥,是DKZ型電動單元組合儀表中的執行單元,它是生產過程自動調節系統中的重要環節之一,它以AC220V電源電壓為動作力,接受統一標準信號0~10mA DC或4~20mA DC,將此轉為與輸入信號相對應的上下位移,自動地操縱閥門,改變閥門的開度位移,從而達到對工藝管路流體介質如壓力,流量,溫度,液位等參數的自動調節控制. ZAZN電動大口徑雙座調節閥按作用模式可分； 正作用:電閉式-常開型(當電信號增大時閥位向下位移),《B型》 反作用:電開式-常閉型(當電信號增大時閥位向上位移),《K型》 ZAZN電動大口徑雙座調節閥廣泛應用于化工,石油,冶金,電站,輕紡,造紙和制藥等工業生產過程的自動化調節和遠程控制. 有標準型,波紋管密封型,夾套保溫型等品種.產品壓力等級有PN1.6 4.0 6.4MPa；公稱通徑DN20~300mm；適用流體溫度有-40~+450℃；按溫度高低配用不同閥蓋可分常溫型,高溫型；流量特性有等百分比(對數)性,直線性.  ZAZN電動大口徑雙座調節閥執行機構主要技術參數 型號 | DKZ-310/310C | DKZ-410/410C | DKZ-510/510C | 推力N | 4000 | 6400 | 16000 | 行程 | 10 | 16 | 25 | 30 | 18 | 30 | 40 | 60 | 30 | 50 | 60 | 100 | 全行程時間S | 8 | 12.5 | 20 | 24 | 15 | 24 | 32 | 48 | 16 | 30 | 37 | 62 |
DKZ型直行程電動執行機構可以與DDZ-Ⅲ型儀表配套使用,也可以與組裝儀表及TA儀表配用.它以220V電源為動力4∼20mmA.DC,將此轉變成與輸入信號相對應的出軸直線位移,自動地操縱調節閥或其它終端機構等完成自動調節任務,或者配用電動操作器實現手動遙控. 該儀表具有連續調節,手動搖控,就地手操三種控制方式.使用DKZ直行程電動執行機構的自動調節系統需配用ZPE-3101型伺服放大器,DFD-1000型電動作器或手動操作器后才能實現自動調節系統手動←→自動無擾切換. ZAZN電動大口徑雙座調節閥性能指標 項目 | 指標 | 基本誤差％ | ≤±5.0 | 回差％ | ≤3.0 | 死區％ | ≤3.0 | | | 泄漏量 | 單座閥 | 10-4×閥的額定容量 | 雙座閥 | 10-3×閥的額定容量 | 套筒閥 | 10-3×閥的額定容量 |
ZAZN電動大口徑雙座調節閥允許壓差單座調節閥差壓可參考下表先用,(雙座,套筒閥一般可承受≤公稱壓力值). 使用情況 | 閥芯處于流開狀態,關閉時閥后壓力P2＝0 | 公稱通徑
DN(mm) | 閥座直徑
DN(mm) | 執行機構
有效推力
(N) | 允許壓差(MPa) | 電動單座調節閥 | PN1.6(MPa) | PN6.4(MPa) | 20 | 10 | 12 | 15 | 20 | 400,1000,2500 | 公稱壓力 | 3.8 | 2.7 | 1.7 | 1.0 | 公稱壓力 | 4.3 | 2.5 | 25 | 26 | 400,1000,2500 | 0.5 | 公稱壓力 | 0.6 | 3.6 | | 32 | 32 | 0.4 | 公稱壓力 | 0.4 | 2.3 | | 40 | 40 | 400,1000
2500,6400 | 0.7 | 1.0 | 0.7 | 1.5 | | 50 | 50 | 0.5 | 1.0 | 0.5 | 1.0 | | 65 | 66 | 6400,16000 | 1.4 | 1.4 | 80 | 80 | 1.0 | 1.0 | 100 | 100 | 0.6 | 0.6 | 125 | 125 | 6400,16000 | 0.5 | 1.0 | 0.5 | 1.0 | 150 | 150 | 0.3 | 0.7 | 0.3 | 0.7 | 200 | 200 | 0.2 | 0.4 | 0.2 | 0.4 | 250 | 250 | 16000 | 0.3 | 0.3 | 300 | 300 | 0.2 | 0.2 |
ZAZN電動大口徑雙座調節閥主要零件材料及適用溫度,介質 材料代號 | C(WCB) | P(304) | R(316) | 主要 零件 | 閥體,閥蓋 | WCB(ZG230-450) | ZG1Cr18Ni9Ti(304) | ZG1Cr18Ni12Mo2Ti(316) | 閥芯,閥座 | 1Cr18Ni9Ti(304)或司鈦萊合金堆焊 | 1Cr18Ni9Ti(304)或司鈦萊合金堆焊 | 1Cr18Ni12Mo2Ti(316)或司鈦萊合金堆焊 | 閥桿 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | 填料 | V型聚四氟乙烯(F4),柔性石墨,不銹鋼波紋管 | 墊片 | 增強聚四氟乙烯(F4) ,不銹鋼墊片,金屬石墨纏繞墊片 | 推桿,襯套 | 2Cr13 | 適用 工況 | 適用介質 | 水蒸汽油品類氣液體 | 硝酸堿類腐蝕性氣液體 | 醋酸類等腐蝕性氣液體 | 常溫型 | -30∼+250 F4:≤200℃ | -40∼+250 F4:≤200℃ | -40∼+250℃ F4:≤200℃ | 高溫型 | -30∼+450℃ | -40∼+450℃ | -40∼+450℃ |

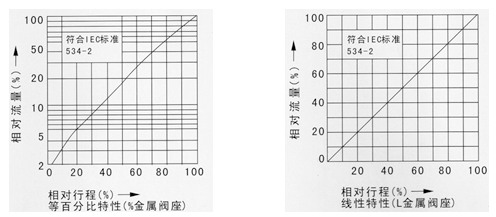

ZAZN電動大口徑雙座調節閥流量特性示圖
ZAZN電動大口徑雙座調節閥主要技術參數 公稱通徑mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | | 閥座直徑mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | | 額定流量
系數Kv | 單座 | 5 | 8 | 12 | 20 | 32 | 50 | 80 | 120 | 200 | 280 | 450 | 800 | 1200 | | 雙座 | | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | | 套筒 | 全量 | | 15 | | 35 | 50 | | 125 | 190 | | 400 | 630 | | | 0.6 | | 9 | | 20 | 30 | | 75 | 115 | | 240 | 350 | | | 額定行程L(mm) | 10 | 16 | 25 | 40 | 60 | 100 | 執行器型號 | DKZ-310 | DKZ-310 | DKZ-310 | DKZ-410 | DKZ-410/510 | DKZ-510 | 出軸推力N•m | 4000 | 4000 | 4000 | 6400 | 6400/16000 | 16000 | 全行程時間S | 8 | 12.5 | 20 | 32 | 48/37 | 62 | 電源電壓 | AC220V 50Hz | 輸入信號 | 4∼20mA DC 0∼10mA DC | 輸入阻抗 | Ⅱ型:200Ω?、笮?250Ω | 作用模式 | 電開式(K)型,電關式(B)型 | 流量特性 | 等百分比,直線,快開性 | 允許泄漏量(L/h) | 單座≤10-4×閥額定容量；雙座≤10-3×額定容量；套筒:≤10-3×閥額定容量 | 固有可調比R | 30:1 | 公稱壓力PN(MPa) | 1.6 2.5 4.0 6.4 |
ZAZN電動大口徑雙座調節閥外形尺寸 1,電動單座,雙座調節閥 公稱通徑
DN | A×B | L | H | H1 | ZAZP單座 | ZAZN雙座 | PN1.6 | PN4.0 | PN6.4 | 普通型 | 熱片型 | 普通型 | 熱片型 | ZAZP | ZAZN | 20 | 230×460 | 180 | 185 | 190 | 653 | 804 | / | / | 91 | / | 25 | 185 | 190 | 205 | 665 | 816 | 670 | 820 | 112 | 104 | 32 | 200 | 210 | 220 | 671 | 822 | 673 | 823 | 118 | 107 | 40 | 220 | 230 | 240 | 683 | 834 | 693 | 843 | 129 | 126 | 50 | 250 | 255 | 265 | 698 | 849 | 698 | 848 | 144 | 131 | 65 | 230×530 | 275 | 285 | 295 | 789 | 949 | 799 | 959 | 175 | 175 | 80 | 305 | 310 | 325 | 792 | 952 | 809 | 969 | 191 | 190 | 100 | 350 | 355 | 370 | 796 | 956 | 821 | 981 | 195 | 202 | 125 | 260×630 | 410 | 425 | 440 | 847 | 1062 | 872 | 1087 | 243 | 250 | 150 | 450 | 460 | 475 | 855 | 1070 | 882 | 1097 | 251 | 260 | 200 | 550 | 560 | 570 | 894 | 1109 | 924 | 1139 | 290 | 302 | 250 | 670 | 690 | 750 | 1156 | 1368 | 1156 | 1368 | 380 | 422 | 300 | 740 | 785 | 815 | 1215 | 1427 | 1215 | 1427 | 435 | 484 |
2,電動單座,套筒調節閥
公稱通徑
DN | L(mm) | A×B | H(mm) | H1(mm) | PN16 | PN40 | PN64 | 普通型 | 熱片型 | 25 | 185 | 200 | 210 | 230×460 | 668 | 819 | 75 | 40 | 220 | 235 | 251 | 684 | 835 | 95 | 50 | 254 | 267 | 286 | 684 | 835 | 98 | 80 | 295 | 317 | 337 | 230×530 | 785 | 946 | 130 | 100 | 350 | 368 | 394 | 795 | 946 | 156 | 150 | 450 | 473 | 508 | 260×630 | 945 | 1160 | 208 | 200 | 600 | 615 | 650 | 945 | 1160 | 250 | 250 | 650 | 670 | 690 | 1050 | 1320 | 265 | 300 | 740 | 770 | 800 | 1145 | 1380 | 295 |
|
