碳鋼氣體減壓閥的的相關型號：
Yk43X Yk43F Yk43H-10C/10P/16C/16P/25C/25P/40C/40P/64C/64P/100C/100P

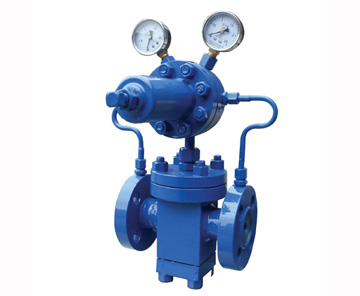

碳鋼氣體減壓閥應用范圍
博耐斯碳鋼氣體減壓閥適用于工作溫度≤70℃的空氣、液化氣、氧氣等氣體管路上。本閥通過啟閉件的節流，將使進口壓力降至某一需要的出口壓力，并借助介質本身的能量，使閥后壓力自動滿足預定要求，適應工況的要求。壓力等級：PN1.0MPa-32.0MPa
碳鋼氣體減壓閥的選用：
碳鋼氣體減壓閥的根據使用要求選定減壓閥的類型和調壓精度，再根據所需最大輸出流量選擇其通徑。決定閥的氣源壓力時，應使其大于最高輸出壓力0．1MPa。減壓閥一般安裝在分水濾氣器之后，油霧器或定值器之前，并注意不要將其進、出口接反；閥不用時應把旋鈕放松，以免膜片經常受壓變形而影響其性能。 微信：sy1668
碳鋼氣體減壓閥性能：
性能參數
PERFORMANCE PARAMETER | YK43X-16
YK43X-16C
YK43X-16P | YK43X-25
YK43X-25C YK43X-25P | YK43X-40
YK43X-40C
YK43X-40P |
公稱壓力PN（Mpa)
NOMINAL PRESSURE | 1.6 | 2.5 | 4.0 |
強度壓力Ps（Mpa)
STRENGTH PRESSURE | 2.4 | 3.8 | 6.0 |
公稱通徑DN(mm)
NOMINAL DIAMETER | 15-300 | 15-250 | 20-200 |
進口壓力P1（Mpa)
INLET PRESSURE | ≤1.6 | ≤2.5 | ≤4.0 |
出口壓力P2（Mpa)
OUTIET PRESSURE | 0.05-1.0 | 0.1-1.5 | 0.1-2.5 |
適用介質
SURTADLE MEDRVM | 氣體 GAS |
適用溫度
SURTADLE MEDRVM | 常溫 NORMAL TEMPERATURE |
壓力特性偏差（Mpa)
PRESSURE CHARACTER | △P2P≤±P2×5% |
流量特性偏差（Mpa)
DISCHARGE CHARACTER | △P2G≤-P2×10% |
泄漏量（KG/h m 3 /h)
AMOUNT OF IEAKAGE | 0 |
碳鋼氣體減壓閥產品結構圖：
碳鋼氣體減壓閥主要連接尺寸：
| 公稱通徑 | 外形尺寸 | 連接尺寸 |
| DN | L | H | H1 | 1.6MPa | 2.5MPa | 4.0MPa | 6.4MPa |
| D | D1 | Z-d | D | D1 | Z-d | D | D1 | Z-d | D | D1 | Z-d |
| 15 | 140 | 285 | 85 | 95 | 65 | 4*12 | 95 | 65 | 4*12 | 95 | 65 | 4*12 | 105 | 75 | 4*12 |
| 20 | 160 | 285 | 85 | 105 | 75 | 4*12 | 105 | 75 | 4*12 | 105 | 75 | 4*12 | 125 | 90 | 4*12 |
| 25 | 180 | 290 | 100 | 115 | 85 | 4*12 | 115 | 85 | 4*12 | 115 | 85 | 4*12 | 135 | 100 | 4*12 |
| 32 | 200 | 290 | 105 | 140 | 100 | 4*18 | 135 | 100 | 4*18 | 135 | 100 | 4*18 | 150 | 110 | 4*18 |
| 40 | 220 | 310 | 110 | 150 | 110 | 4*18 | 145 | 110 | 4*18 | 145 | 110 | 4*18 | 165 | 125 | 4*18 |
| 50 | 250 | 310 | 110 | 165 | 125 | 4*18 | 160 | 125 | 4*18 | 160 | 125 | 4*18 | 175 | 135 | 4*18 |
| 65 | 280 | 310 | 115 | 185 | 145 | 4*18 | 180 | 145 | 4*18 | 180 | 145 | 4*18 | 200 | 160 | 4*18 |
| 80 | 310 | 340 | 155 | 200 | 160 | 8*18 | 195 | 160 | 8*18 | 195 | 160 | 8*18 | 210 | 170 | 8*18 |
| 100 | 350 | 340 | 155 | 220 | 180 | 8*18 | 235 | 190 | 8*18 | 230 | 190 | 8*18 | 250 | 200 | 8*18 |
| 125 | 400 | 375 | 190 | 250 | 210 | 8*18 | 270 | 220 | 8*18 | 270 | 220 | 8*18 | 295 | 240 | 8*18 |
| 150 | 450 | 375 | 200 | 285 | 240 | 8*23 | 300 | 250 | 8*23 | 300 | 250 | 8*23 | 340 | 280 | 8*23 |
| 200 | 550 | 475 | 225 | 340 | 295 | 12*23 | 360 | 310 | 12*23 | 375 | 320 | 12*23 | 405 | 345 | 12*23 |
| 250 | 650 | 535 | 290 | 405 | 355 | 12*25 | 425 | 370 | 12*25 | 445 | 385 | 12*25 | 470 | 400 | 12*25 |
| 300 | 800 | 595 | 320 | 460 | 410 | 12*25 | 485 | 430 | 16-30 | 510 | 450 | 16-34 | 530 | 460 | 16-41 |
| 350 | 900 | 650 | 355 | 520 | 460 | 16-25 | 550 | 490 | 16-34 | 570 | 510 | 16-34 | 595 | 525 | 16-41 |
| 400 | 1000 | 700 | 395 | 580 | 525 | 16-30 | 610 | 550 | 16-34 | 655 | 585 | 16-41 | 670 | 585 | 16-48
|
