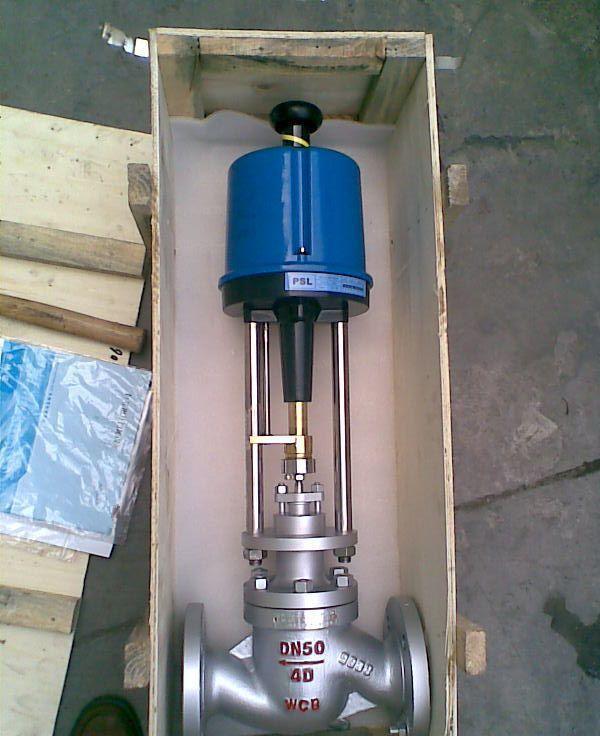

 ZDLPF46型電子式電動襯氟單座調節閥是由381L系列電子式執行 機構和直通單座襯氟閥組成。該執行機構采用一體化的電子控制器模塊，  無需另配伺服放大器，且輸出力大；閥體接觸介質的部位均采用高壓注 塑工藝，襯有耐腐蝕、耐老化的聚全氟乙丙稀（F46），又采用聚四氟乙稀  波紋管密封，因而該電動調節閥廣泛適用于化工，石油，冶金，醫藥、電力等行 業中對酸、堿等強腐蝕介質和有毒及揮發等氣體、液體、介質的過程控制。
   該產品具有下述特點：
   1、耐腐蝕：閥體內腔、閥芯、閥座、閥桿均包襯2.5～3mm厚的  F46，能耐酸、堿，耐強腐蝕。
   2、密封性能好：采用聚四氟乙烯材質的波紋管和填料雙重密封，  確保無滲漏。
   3、泄漏量?。河捎陂y芯、閥座是軟密封，故泄漏量低于**Ⅳ級 標準。






公稱通徑 DN（mm）		G3/4                         20          25 32    40 50    65 80    100 150
閥座直徑 DN（mm）		3   4   5   6   7   8   10   12   15   20      25  32     40  50  65   80    100 150
額定流量系數KV		0.08 0.12 0.20 0.32 0.50 0.80 1.2   2     3.2   5     8   12   20 32   50   70 100 240
流量特性		直線                                        直線、等百分比
公稱壓力DN（MPa）		1.0           1.6
配用 執行 機構	型號	381LSA-20                      381LSA-30   381LSA-50 381LSA-65
	動作速度mm/s	2.1                            3.5         1.7        3.4
	工作形成mm	16                               25          40         60
	輸入信號	0～10mA DC.4～20mA DC   1～5VDC
作用方式		電關式或電開式
工作溫度		-20～+150℃
固有可調比 R		30：1





性能指標





項目	指標值
基本誤差	≤±1
回差	≤1
死區	1.0
額定流量系數誤差	≤±10%（Kv≤5時±15%
泄漏量	≤0.01%閥額定容量





381型直行程電子式電動執行機構主要技術參數





型號		額定輸出力N		速度mm/s		技術參數
						電源：AC220V 50Hz 輸入信號：DC4-20mA DC1-5V （信號線用屏蔽線） 輸出信號：DC4～20mA 防護等級：IP67 帶手輪	電源：AC220V 50Hz 輸入信號：DC4-20mA DC1-5V （信號線用屏蔽線） 輸出信號：DC4～20mA 防護等級：相當IP55 隔爆標志：ExdⅡBT4 帶手柄
