標準	德標
材質	球墨鑄鐵
工作溫度	5-30
公稱通徑	DN50-DN150
規格	DN150
連接形式	法蘭
流動方向	雙向
密封形式	軟密封型
驅動方式	電磁
適用介質	水,蒸汽,弱酸堿介質
形態	球式
零部件及配件	閥體
壓力環境	壓差為 100 kP
類型(通道位置)	三通式
品牌	Siemens/西門子
型號	VVF47..VXF47..系列座閥
加工定制	否

西門子VVF47..,VXF47...系列電動二通/三通座閥技術說明：

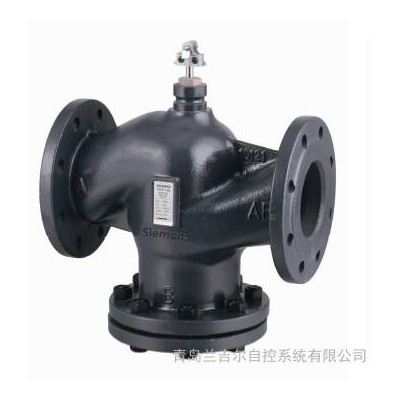

VVF47..西門子二通座閥
訂貨型號：VVF47.50,VVF47.65,VVF47.80,VVF47.100,VVF47.125,VVF47.150
閥門材質：球墨鑄鐵EN-GJS-250或更高材質的閥體
閥門口徑：DN50…DN150
閥門kVS： 40…315m3/h 可以配備SBX..、SBV..執行器 閥門參數表：

產品型號	DN	kvs [m3/h]	Sv
VVF47.50	50	40	> 50
VVF47.65	65	63
VVF47.80	80	100
VVF47.100	100	160
VVF47.125	125	250
VVF47.150	150	315

         DN=標稱口徑kvs=當閥門全開 (H100)、閥門前后壓差為 100 kPa (1 bar) 時，5°C至 30°C的水每小時流過閥門的額定流量Sv=可調比 kvs / kvr kvr=最小 kv值，在100kPa (1 bar)壓差情況下，還可以保持調節特性的最小流量 閥門與執行器的配套組合 ：

閥門	執行器
	SBX31、SBX81、SBX61		SBV31、SBV81、SBV61
	∆ps	∆pmax	∆ps	∆pmax
	kPa		kPa
VVF47.50	300	300
VVF47.65	175	175	400	300
VVF47.80	100	100	250	250
VVF47.100			200	200
VVF47.125			400	300
VVF47.150			400	300

            pmax =閥門兩端的最大允許差壓，在此壓差范圍內相配執行器能在整個行程準確地驅動閥門pS=在保證執行器可安全關閉的情況下，閥門兩端的最大允許差壓（關閉壓差）



VXF47..西門子三通座閥
訂貨型號：VXF47.50,VXF47.65,VXF47.80,VXF47.100,VXF47.125,VXF47.150
閥門材質：球墨鑄鐵EN-GJS-250或更高材質的閥體
閥門口徑：DN50…DN150
閥門kVS: 40…315m3/h 可以配備SBX..、SBV..執行器 三通閥門參數表：

產品型號	DN	kvs [m3/h]	Sv
VXF47.50	50	40	> 50
VXF47.65	65	63
VXF47.80	80	100
VXF47.100	100	160
VXF47.125	125	250
VXF47.150	150	315

         DN=標稱口徑kvs=當閥門全開(H100)/閥門前后壓差為100kPa (1 bar) 時,5°C至30°C的水每小時流過閥門的額定流量Sv=可調比kvs/kvrkvr=最小kv值，在100kPa (1 bar)壓差情況下，還可以保持調節特性的最小流量 三通閥門與執行器的配套組合：

閥門	執行器
	SBX31、SBX81、SBX61		SBV31、SBV81、SBV61
	∆ps	∆pmax	∆ps	∆pmax
	kPa		kPa
VXF47.50		300
VXF47.65		175		300
VXF47.80		100		250
VXF47.100				200
VXF47.125				100
VXF47.150				75

            pmax =閥門兩端的最大允許差壓，在此壓差范圍內相配執行器能在整個行程準確地驅動閥門pS=在保證執行器可安全關閉的情況下，閥門兩端的最大允許差壓（關閉壓差）
