Q厭氧池多功能旋流式潛水?dāng)嚢铏C電動機功率消耗大：

1、轉速過高。

2、輸送液體比重超過原設計值。

3、輸送液體粘度大。

4、葉輪尺寸過大。

5、管路系統的阻力超出或不足預定值。

6、攪拌機的揚程過低，流量過大。

7、轉子零件和定子零件有摩擦。

8、軸承磨損或損壞。

9、機械密封對密封座的壓力過大。

10、出口管路破裂。

11、軸彎曲情況。

12、攪拌機內不同零件的熱膨脹不均勻。

13、測功儀表不準。

14、平衡裝置不起作用。

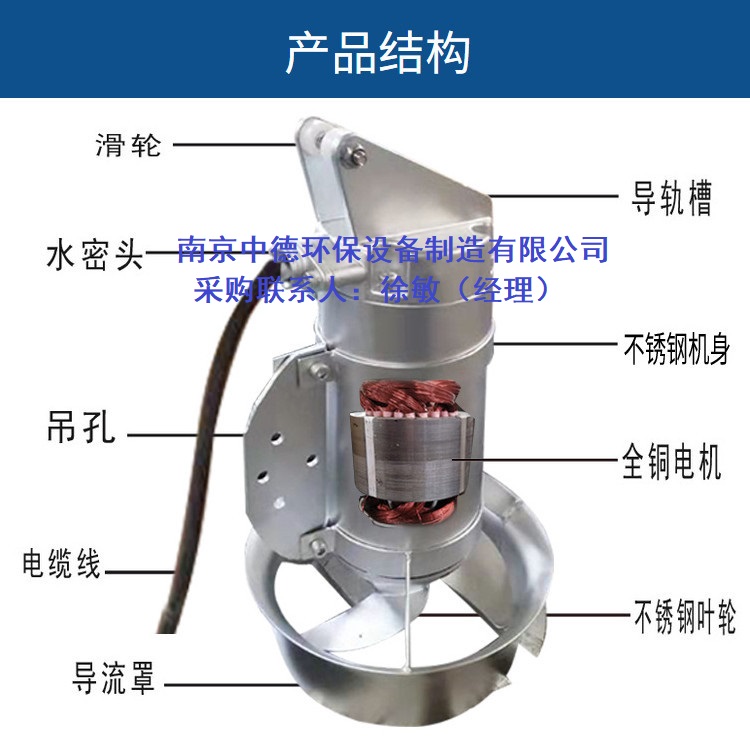

Q厭氧池多功能旋流式潛水?dāng)嚢铏C主要由設備主機、安裝系統及電控設備組成。

Q型潛水?dāng)嚢铏C按其作用形式可分為高速混合型潛水?dāng)嚢铏C和低速推流型潛水?dāng)嚢铏C。高速混合型潛水?dāng)嚢铏C按其結構特點又分為直聯沖壓式潛水?dāng)嚢铏C和非直聯式潛水?dāng)嚢铏C。低速推流型潛水?dāng)嚢铏C屬于非直流式潛水?dāng)嚢铏C。

混合系列Q型潛水?dāng)嚢铏C按其葉片成形方式分為鑄件攪拌機和沖壓攪拌機。鑄件攪拌機葉片（葉輪）為鑄造成形，機體外殼材料一般為鑄鐵。沖壓攪拌機葉片為沖壓成形，機體外殼材料為不銹鋼。

直聯沖壓式結構的潛水?dāng)嚢铏C采用多極電機，水力部件經沖壓成型，精度好、效率高，葉輪有不同的葉片角度。采用水力平衡的無堵塞的拽后設計，結構緊湊，體積小、重量輕，操作維護簡單、安裝方便快捷，使用壽命長。殼體全部采用不銹鋼制造，外形美觀流暢。

混合型潛水?dāng)嚢铏C一般配置導流罩以增加軸向流動并減少徑向流動，減少葉輪振動，增加運轉的平穩性。而低速推流型潛水?dāng)嚢铏C不配置導流罩。

直聯式潛水?dāng)嚢铏C：

直聯式潛水?dāng)嚢铏C主要由葉輪、潛水電機兩大部分組成，葉輪直接裝在電機軸上。

安裝系統說明：

潛水?dāng)嚢铏C的潛水深度可以根據需要進行垂直方向的調節。吊架座、支撐架和下托架與池的聯結均采用與預埋件焊接固定?？蛻粲嗀洉r，請?zhí)峁┏厣睿℉)，以便我公司加工時確定導桿尺寸及支撐架的數量。安裝系統的材質采用不銹鋼（或碳鋼）制造。起吊裝置除吊架座外，數臺攪拌機可共用一套。為方便攪拌機安裝及起吊，應在起吊位置的護欄上開活動門。

一般情況下每個規格的攪拌機對應一種型式安裝系統，如用戶有特殊需要，可另配其它型式安裝系統。各型式安裝系統其結構有所不同。

安裝系統及尺寸：

安裝系統根據攪拌機主機結構特點及設備安裝運行需要分為安裝系統I、II、III、IV、V共五種型式。而安裝系統I又分為I-1和I-2兩種型式。一般地每個規格攪拌機對應一種形式的安裝系統，如用戶有特殊需要，可另配其他型式安裝系統。

安裝系統I-1

安裝系統I-1只適用于厭氧池多功能旋流式潛水?dāng)嚢铏C，型號：Q0.85/8-260/3-740、Q1.5/6-260/3-980

安裝系統I-1主要由導桿、上轉盤、支撐架、下轉盤等組成。潛水?dāng)嚢铏C通過下轉盤與導桿聯接，懸掛于導桿下部，導桿則通過上轉盤固定在上支撐架上。潛水?dāng)嚢铏C可通過下轉盤上聯接螺栓位置的改變，在鉛垂直面上與水平面成一定的傾角安裝；潛水?dāng)嚢铏C也可通過上轉盤與導桿的聯接螺栓位置的改變繞上轉盤軸線作120°旋轉，以適應不同方向攪拌或推流，消除水池中的死區，使水流處于合理運行狀態。安裝系統I-2

型號：Q0.85/8-260/3-740、Q1.5/6-260/3-980

安裝系統I-2屬移動式安裝，主要由主機、轉盤、底座等組成。底座與池底接觸較好并緊靠池壁，可以在平面方向調整角度。

安裝系統II

安裝系統II適用于多功能旋流式潛水?dāng)嚢铏C，型號：Q2.2/8-320/3-740、Q4/6-320/3-980、Q1.5/8-400/3-740、Q2.5/8-400/3-740、Q3/8-400/3-740、Q4/6-400/3-980

安裝系統II主要由手拉搖葫蘆、起吊架、起吊環鏈、支座、導桿、中間支撐架（池深≤4m時無需配備）、限位架、底座等組成。導桿通過焊接在本體上的鉸軸定位于支架、中間支撐架、底座同心軸線上，并可在水平面內轉動±60°，以適應不同方向攪拌或推流，消除水池中的死區，使水流處于合理運行狀態。潛水?dāng)嚢铏C通過導輪沿上下移動；起吊架可安裝在支座上并可繞其定位軸線選擇360°，以方便安裝及維護。為增加潛水?dāng)嚢铏C運行時的可靠性，減緩潛水?dāng)嚢铏C運行中的振動，一般限位架直接焊接在導桿上，并在潛水?dāng)嚢铏C與限位架間加設減震塊。限位架焊接在導桿上可在出廠前焊接，也可在現場安裝時焊接。如用戶無特殊要求，一般在出廠前焊接。

安裝系統III

安裝系統II適用于混合型多功能旋流式潛水?dāng)嚢铏C，型號：Q4/12-620/3-480、Q5/12-620/3-480、Q7.5/12-620/3-480、Q10/12-620/3-480、Q12/12-700/3-480

安裝系統III主要由手拉葫蘆、起吊架、吊架座、起吊環鏈、上支撐架、導桿、中間支撐架（池深≤4m時無需配備）、限位架、底座等組成。導桿通過焊接在本體上的絞軸定位于上支撐架、中間支撐架、底座同心軸線上，并可在水平面內轉動±60°，以適應不同方向攪拌或推流，消除水池中的死區，使水流處于合理運行狀態。潛水?dāng)嚢铏C通過導輪沿導桿上下移動；起吊架可安裝在支座上并可繞其定位軸線選擇360°，以方便安裝及維護。為增加潛水?dāng)嚢铏C運行時的可靠性，減緩潛水?dāng)嚢铏C運行中的振動，一般限位架直接焊接在導桿上，并在潛水?dāng)嚢铏C與限位架間加設減震塊。限位架焊接在導桿上可在出廠前焊接，也可在現場安裝時焊接。如用戶無特殊要求，一般在出廠前焊接。該安裝系統與基礎采用預埋鋼板焊固的聯接方式。
